在当今电子产品快速迭代的浪潮中，轻薄化与高性能已成为衡量产品竞争力的核心指标。从智能手机、可穿戴设备到医疗电子、汽车电子，消费者与工业应用对电子设备的体积、重量和功能密度提出了前所未有的要求。作为电子产品的物理支撑与电气互联核心，PCBA（印制电路板组装）方案板的设计与制造水平直接决定了最终产品的成败。其中，实现更高的布线密度，正是满足这一系列严苛需求的关键所在。

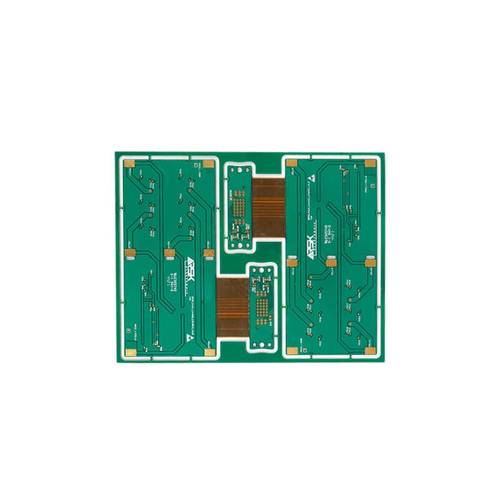

一、布线密度：电子微型化的基石

布线密度是指在单位面积的PCB上能够容纳的导线数量、过孔数量以及元件引脚互连的密集程度。传统PCB受限于线宽/线距、层数和过孔技术，难以在有限空间内实现复杂的电气连接。而随着电子产品功能集成度呈指数级增长——例如一部智能手机需要整合处理器、内存、射频、电源管理、传感器等数十个模块——有限的板面空间与激增的互连需求之间的矛盾日益尖锐。更高的布线密度使得在同等面积下可以布置更多信号线、电源线和地线，从而允许设计更复杂的电路系统，或将同等复杂的系统塞入更小的空间。

二、满足轻薄化需求：从“缩减尺寸”到“重构空间”

轻薄化对PCBA方案板意味着两方面的挑战：一是减少板面尺寸，二是降低板厚与元件高度。高密度布线通过以下路径实现轻薄化：

• 精细化线路：采用更细的线宽/线距（如HDI板可达50μm/50μm甚至更细），在相同面积内布线更多，从而减少PCB层数或缩小板面。原先需要8层板实现的功能，借助高密度互连技术可能压缩至4层，大幅减薄整体厚度。
• 微孔与盲埋孔技术：传统通孔占据所有层，浪费空间。激光钻孔形成的微孔（孔径<0.15mm）和盲埋孔仅连接必要层，释放了其他层的布线资源，使多层板的高密度布线成为可能，同时显著降低板厚。
• 元件埋入与封装协同：高密度布线允许将部分无源元件埋入PCB内层，或采用CSP、PoP等微型封装，进一步释放表面空间，让终端产品更轻薄。

三、赋能高性能：信号完整性与电源完整性的双赢

高性能不仅意味着处理速度更快，还包括信号传输质量、电源效率和电磁兼容性。高密度布线在这方面扮演着多重角色：

• 缩短互连长度：高密度互连允许关键信号（如DDR内存总线、高速差分对）走最短路径，减少寄生电感和电容，降低信号延迟与衰减，提升信号完整性。
• 优化电源分配：更密集的电源/地平面和过孔阵列可降低电源分配网络的阻抗，提供更稳定的供电，减少电压波动和噪声，满足高性能芯片对大电流、低纹波的需求。
• 增强EMC性能：通过紧密相邻的电源-地平面和密集过孔屏蔽，可有效抑制电磁辐射，提高产品的电磁兼容性，这在5G通信、汽车雷达等高频应用中至关重要。

四、PCBA方案板的实现路径与挑战

要充分发挥高密度布线的优势，PCBA方案板需从设计到制造全链条协同：

• 设计端：采用任意层互连（Any-layer HDI）、基于设计规则的自动布线优化、三维电磁仿真，确保高密度布局下的电气性能。
• 材料端：选用低损耗、高耐热、低CTE的覆铜板材料，匹配精细线路和微孔加工要求。
• 制造端：依赖激光直接成像（LDI）、脉冲电镀、真空蚀刻等先进工艺，保证细线良率；同时需解决微孔可靠性和层间对位精度问题。
• 组装端：高密度板往往搭配01005元件或芯片级封装，需采用高精度贴片机和底部填充工艺，确保组装可靠性。

面临的挑战亦不容忽视：成本随密度上升而增加，热管理难度加大，测试与返修更为复杂。因此，PCBA方案板需要在密度、性能、成本和可制造性之间取得平衡。

五、未来趋势：高密度布线的演进

随着5G/6G、人工智能、物联网的推进，PCBA方案板将继续向更高密度迈进：

• 埋入式技术：将电阻、电容甚至有源器件埋入基板，进一步缩小体积。
• 光电共板：在PCB上集成光波导，实现高速光互连，突破电互连的密度极限。
• 先进封装与PCB融合：如硅中介层、RDL-first工艺，模糊芯片与板级的界限，在封装层面实现极高密度互连，再与PCBA方案板结合。

更高的布线密度是PCBA方案板应对轻薄化与高性能挑战的核心武器。它不仅是物理空间的压缩，更是电气性能的跃升。只有深刻理解并掌握高密度互连技术，电子设计工程师才能打造出满足未来市场需求的创新产品。
